功能亮点

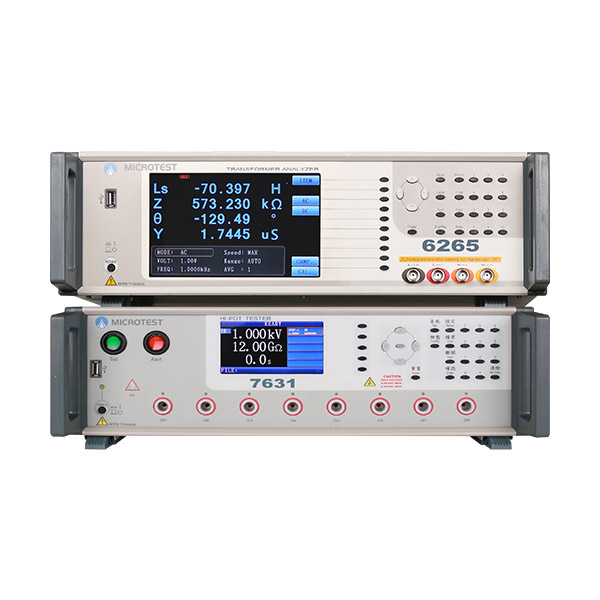

一站式整合变压器测试系统 (二合一)
安规耐压绝缘+低压电感阻抗测试
‒基本精准度 ±0.1%
‒更高测试频率为 1MHz
‒测试速度每秒 30 个项目
‒安规耐压提供8通道测试
‒可设定爬升时间(耐压测试)
‒20 通道数(变压器低压测试)
‒AC 5000V、DC 6000V、绝缘阻抗 1000Vdc
‒电弧侦测功能检测线圈是否有细微的放电现象
6265/626 /6267 变压器测试仪 | ||
频率 | 200kHz/500kHz/1MHz | |
通道数 | 20 | |
测试 项目 | 电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、 品质因子、损耗因子、相位角、直流电阻、 漏感、圈数比、平衡、短路 | |
L, LK | 0.1nH-9999.99H | |
C | 0.00001pF- 999.99mF | |
Q,D | 0.00001-99999 | |
Z,X,R | 0.00001Ω- 99.9999MΩ | |
Y | 0.01nS-99.9999S | |
θ | -180°-+180° | |
DCR | 0.1mΩ-99.999MΩ | |
Turn- Ratio | 0.1-99999.9 turns | |
Pin-Short | 12 pairs, between pin to pin | |
7631 耐压测试仪 | |
通道数 | 8 |
AC耐压测试 | |
输出电压 | 10V-5000V |
电压分辨率 | 1V |
电压精准度 | ±(3% 为设定值+5V) |
上限漏电流 | 0.001-30mA |
电弧侦测 | 1-20 |
DC耐压测试 | |
输出电压 | 10-6000V |
电压分辨率 | 1V |
电压精准度 | ±(3% 为设定值+5V) |
上限漏电流 | 0.001-10mA |
电弧侦测 | 1-10 |
绝缘阻抗 | |
输出电压 | 10-1000Vdc |
电压分辨率 | 1V |
电压精准度 | ±(3% 为设定值+5V) |
上限绝缘阻抗 | 1-12000MΩ |
型号 | 6265/ 6266/6267 | 7631 |
内建储存 | 128组测试档案 | 15组测试档案 |
界面 | RS-232、Handler、LAN、USB Host、EXT. I/O | RS-232、Remote、USB Host/Device、EXT. I/O |
电源需求 | 电压 90Vac-125Vac 或 190Vac-250Vac | 电压 90Vac-264Vac |
频率 47Hz-63Hz | 频率 50/60Hz±5% | |
液晶屏幕 | 7吋TFT, 彩色显示 (800*480) | 4.3吋TFT, 彩色显示 (480*272) |
外观尺寸 (W*H*D) | 435x145x522 mm | 435x145x500 mm |
重量 | 9Kg | 15Kg |

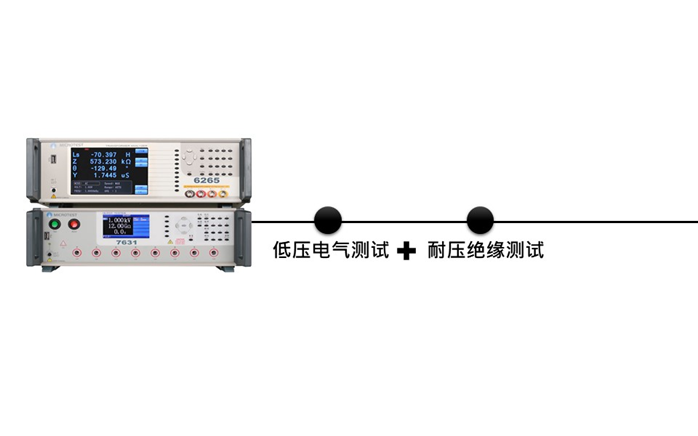

一站式变压器测试系统，完成安规与低压电气检测
变压器低压电气特性检测项目 L 电感 LK 漏感 Q 品质因子 C 电容 D 损耗因子 Z 阻抗 X 电抗 R 电阻 Y 导纳 θ 相位角 DCR 直流电阻 TURN 圈数比 Pin-Short 脚位通断 |
变压器安规耐压检测项目 |
 |
‒AC耐压/漏电流 ‒DC耐压/漏电流 ‒IR绝缘阻抗 |
标准配件 |
-电源线 -使用手册电子文件光盘 -高压测试线红 -脚踏开关（F522010） -远程控制线 -测试治具（F7721） |
选购配件 |
-计算机联机软件 -RS-232连接线 -双切测试治具（F22） |
