功能亮点
DC偏流源测试系统
6355+6243H/6243/6223 (200kHz)
6356+6243H/6243/6223 (500kHz)
-DCR量测功能
-频率响应100Hz-200kHz/500kHz
-电感I sat/Irms电流
-DC偏置电流输出Max 640A
-强化的突破保护装置
-可长时间持续更大功率输出
-透过LCR测试仪经Handler接口直接操控
选型
DC偏流源测试系统 | ||||
6355+ Series | ||||
型号 | 6355+6243H/6243 | 6355+6223 | 6356+6243H/6243 | 6356+6223 |
频率响应 | 100Hz-200kHz | 100Hz-200kHz | 100Hz-500kHz | 100Hz-500kHz |
输出电流Max | 640A (6243H) 320A (6243) | 120A | 640A (6243H) 320A (6243) | 120A |
消耗功率 | 640W | 320W | 640W | 320W |
电流源迭加台数 | 16台 (6243H) 8台 (6243) | 6台 | 16台 (6243H) 8台 (6243) | 6台 |
单台输出电流 | 40A | 40A | 40A | 20A |
电流精确度 | 0.000A-1.000A 1%+5mA |
1.001A-5.000A 2% | |
5.001A-40.000A 3% | |
DCR测量 | ● |
定功率输出 | ● |
正负电流切换 | ● |
型号 | 6355 / 6356 | |
频率范围 | 10Hz-200kHz / 10Hz-500kHz | |
测量频率点数 | 可程序 | |
频率输出精准度 | ±0.01% | |
测量频率分辨率 | 五位数 | |
基本测量准确度 | ±0.05% | |
测试信号位准 | 测试信号电压范围 | AC：10mV - 2Vrms DC：10mV - 2V |
电压最小分辨率 | 1mV | |
输出阻抗 | 100Ω | |
测试模式 | Meter模式/多步列表模式 | |
测试参数 | |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因子)、Q(品质因子)、DCR(直流电阻) 、C(电容)、Δ% | |
量测时间 | 8mS | |
6355/6356 参数与显示范围
项目 | 范围 |
｜Z｜, R, X | 0.001mΩ~99.999MΩ |
｜Y｜, G, B | 0.1nS~99.999S |
Cs Cp | 0.01pF~9.9999F |
Ls Lp | 0.1nH~99.999kH |
D | 0.00001~9.9999 |
Q | 0.1~9999.9 |
DCR | 0.001mΩ~99.999MΩ |
Δ% | -9999%~999% |
θ | -180° ~+180° |
一般规格
等效电路 | 串联、并联 |
校正 | 开路、短路 |
多步列表测试功能 | 最多8组 |
内建存储 | 128组 |
USB Host存储 | 测试画面、数据(在多步测试模式下) |
触发测试方式 | 自动、手动、RS-232、GPIB、Handler |
界面 | RS-232、Handler |
电源 | 电压：88~132Vac or 195~264Vac (可切换) |
频率：47-63Hz | |
消耗功率 | 300VA (6223)、600VA (6243) |
操作环境 | 温度：10℃-40℃ |
湿度：20-90%RH | |
外观尺寸 | 358x148x343 mm (W*H*D) /6356 |
337×145×525mm (W*H*D) /6223 | |
435×145×644mm (W*H*D) /6243H,6243 | |
重量 | 3Kg (6355/6356) |
15Kg (6243H/6243) | |
20Kg (6223) | |
液晶屏幕 | 7吋TFT, 彩色显示(800*480) ｜6356 |

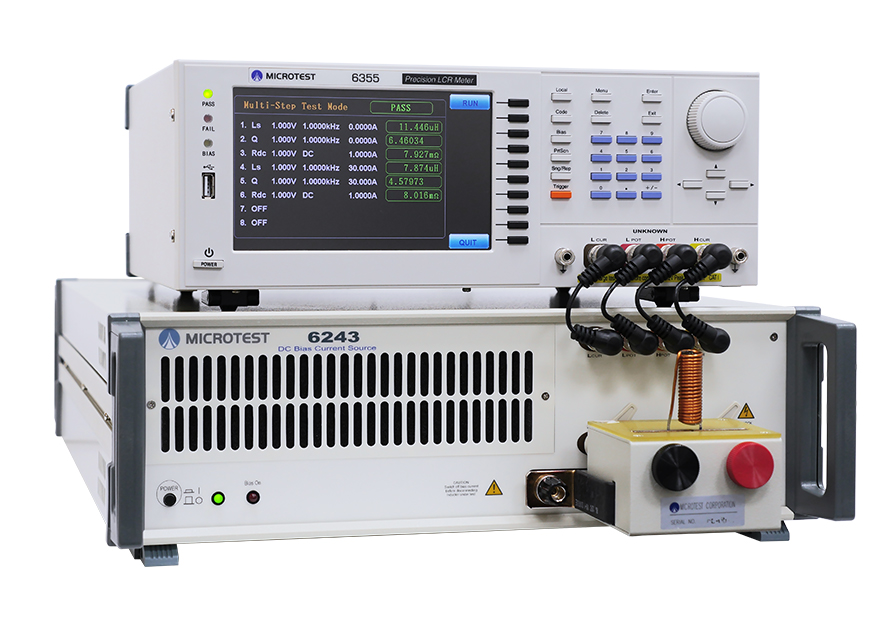

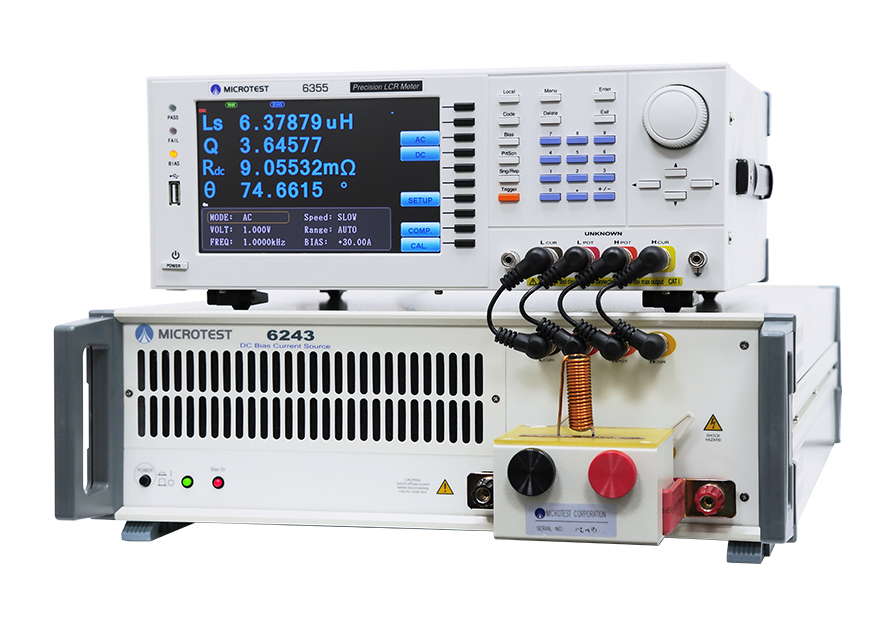

DC偏流源测试系统是LCR测试仪搭载DC偏流源，可分析电感器/线圈/铁氧体/铁芯等饱和特性，可精准验证测试磁性组件重要的指针电流-磁饱和电流Isat，导入生产线可选择电表模式/多步模式，量测结果以数值显示，同时支持PC联机软件存储测试数据或进行报表分析。
6355+6243H 频率响应100Hz-200kHz 输出偏置电流可到640A
6355+6243 频率响应100Hz-200kHz 输出偏置电流可到320A
6355+6223 频率响应100Hz-200kHz 输出偏置电流可到120A
6356+6243H 频率响应100Hz-500kHz 输出偏置电流可到640A
6356+6243 频率响应100Hz-500kHz 输出偏置电流可到320A
6356+6223 频率响应100Hz-500kHz 输出偏置电流可到120A
通过在测量过程中施加直流偏置电流，我们可以更准确评估磁性组件在实际工作条件下的性能、有助于确定最适合的磁芯材料，以减少磁饱和对组件性能的影响，并降低发热和组件损坏的风险。

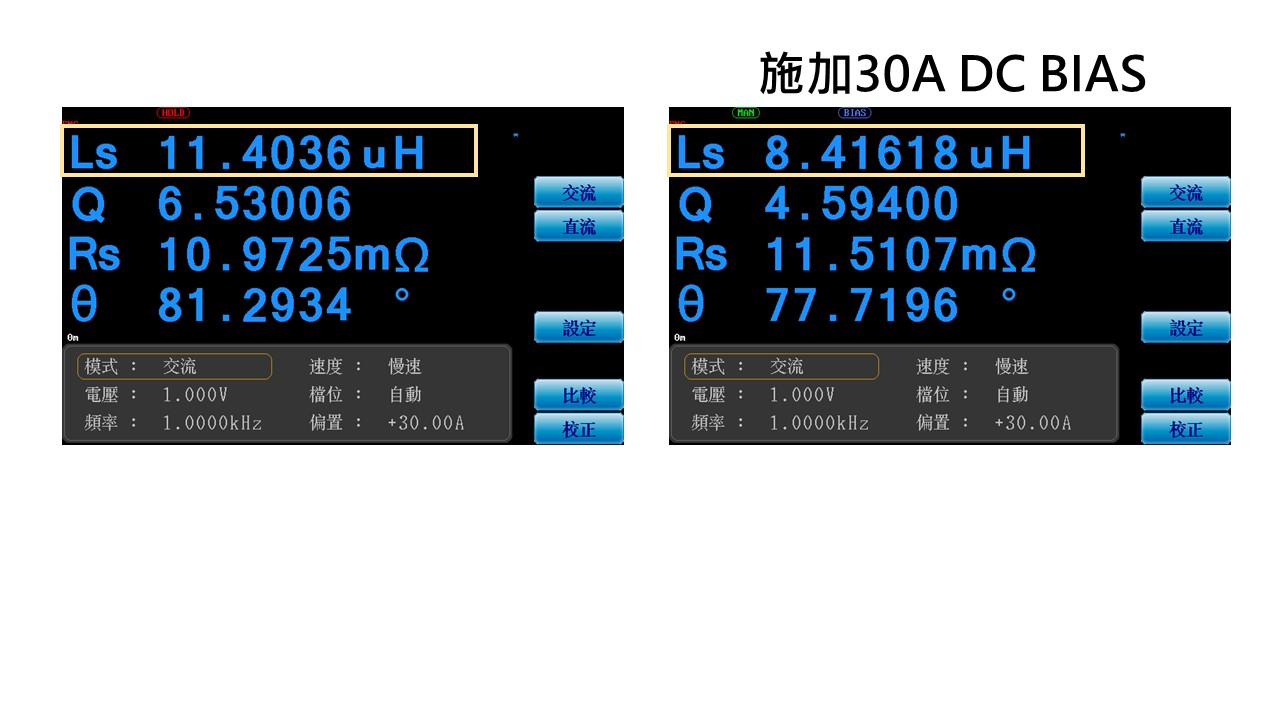

透过仪器设定测量电感器重要的参数：Ls 电感量/Q 品质因子施加30mA 直流偏置电流，电感值从11.40uH，下降至8.41uH

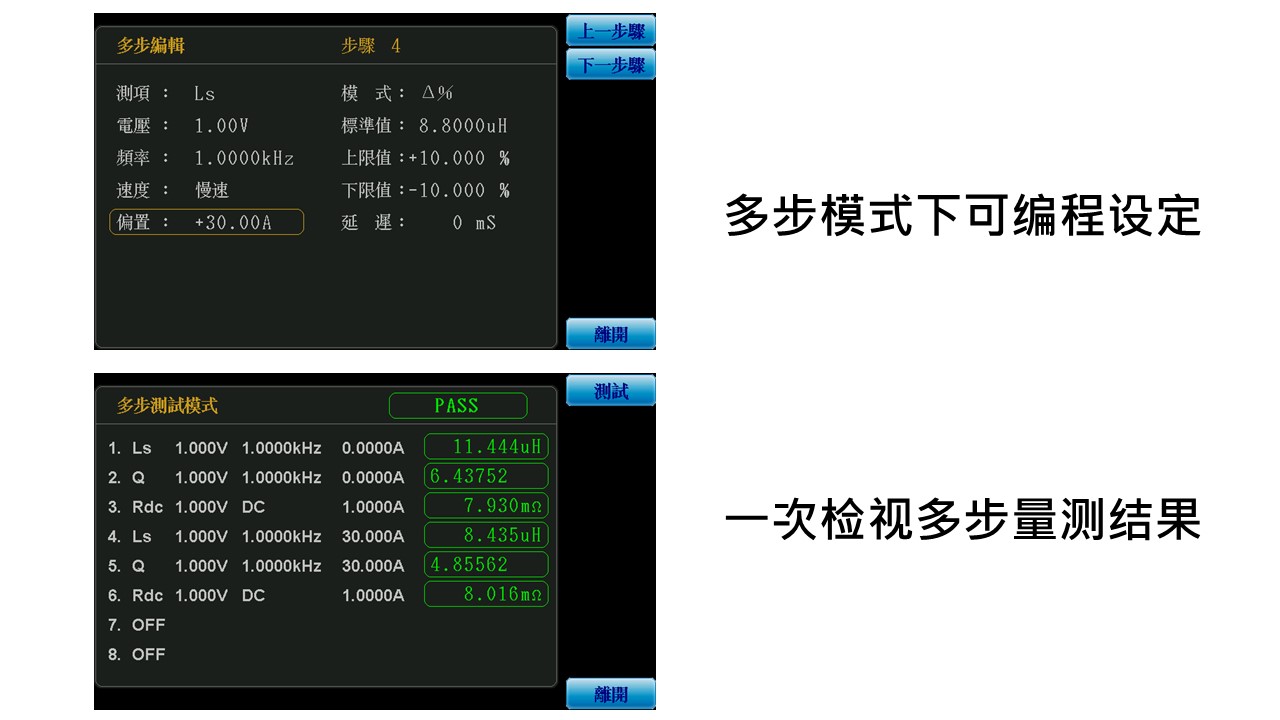

支援多步测试功能，可编程设定多组参数与施加DC偏流，一次检视多步量测结果

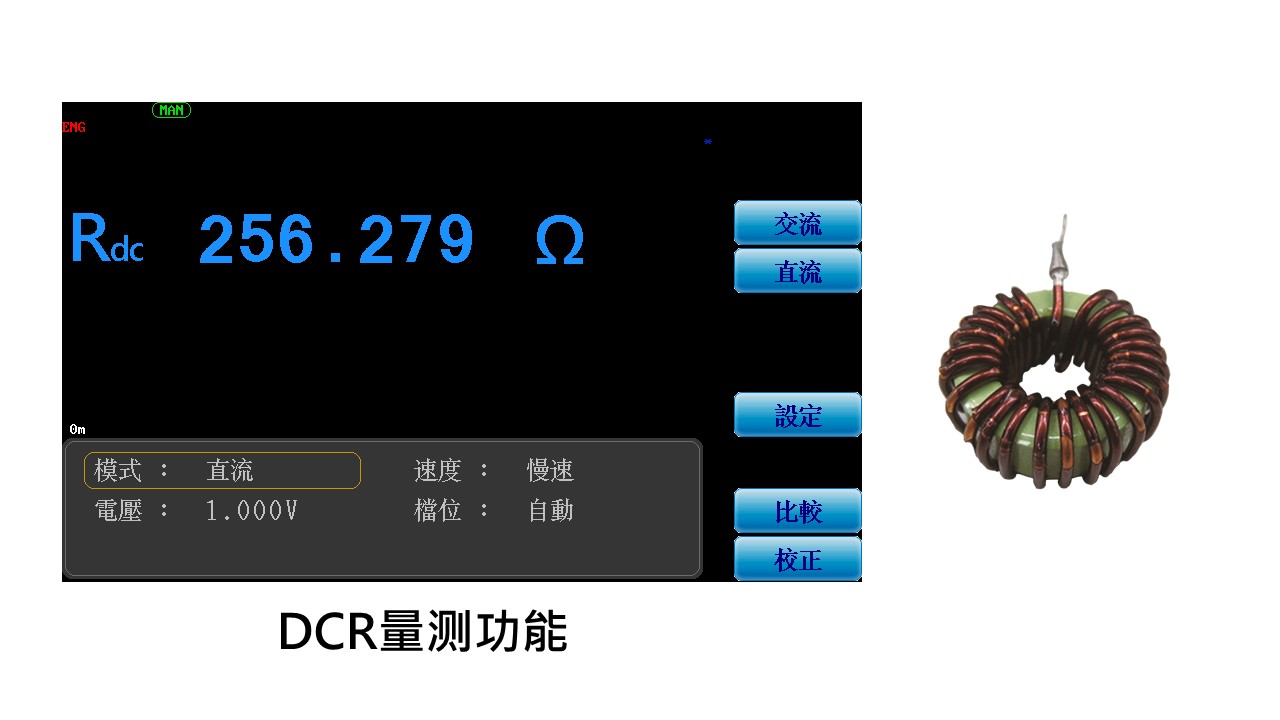

本系统支持DCR 直流电阻量测功能
磁性组件如电感的重要参数其中之一为直流电阻(DCR)，这项参数反映了电感组件对于直流电流的阻碍程度，电感的直流电阻主要由电感组件的导体材料和线圈结构所决定。直流电阻的量测提供了对电感组件在直流电路中的能耗、能量损失、电路效能和功率损耗的评估，确认电感组件对直流电流变化的反应，有助于评估电路的稳定性。
标准配件
电源线 | |
网络线 | |
DIP组件DC偏流测试治具(F6210) | |
黑/红电流连接片 |
选购配件
| PC Link软件 | |
SMD组件DC偏流测试治具(F6220) | |
SMD组件DC偏流测试治具(F6240) | |
BNC+BNC连接线 |
